00000 | Märklin Decoder-Familie: Übergangs-Decoder


00000 | Märklin Decoder-Familie: Übergangs-Decoder

arrow_right

Diese Decoder wurden 2004 vorübergehend eingesetzt bis dass die ersten mfx-Decoder von ESU verfügbar waren. Sie entsprechen funktional einer "abgemagerten" Version des damaligen Lokpiloten I[LOPI], Lokpilot II bzw. eines Loksound-Decoders III - Derivates, das so von ESU selbst nie vertrieben worden.

Die Platine basiert noch auf einem Layout mit NEM 562-Schnittstelle.

Varianten


Für den Einsatz bei Märklin wurde aber die - sonst bei ESU übliche - Multiprotokollfähigkeit herausgenommen. Sie besitzen somit kein DCC-/SX-Protokoll und sind nur mit Steuergeräten einsetzbar, die das märklin-eigene Motorola-Protokoll MM-II erzeugen können. Eine Programmierung mit dem ESU-Lokprogrammer ist nicht möglich.

ohne Sound
  Ausführungen
  • mit 8-pol. Schnittstellenstecker nach NEM 562
  • mit frei verdrahteten Kabeln
Variante I


Dieser Decoder entspricht vom Platinen-Layout her dem damals von ESU entwickelten Lokpiloten I V2.0. Dabei handelt es sich techn. um einen Lokpiloten Typ: I mit ca. 16% verkleinerten Abmessungen.

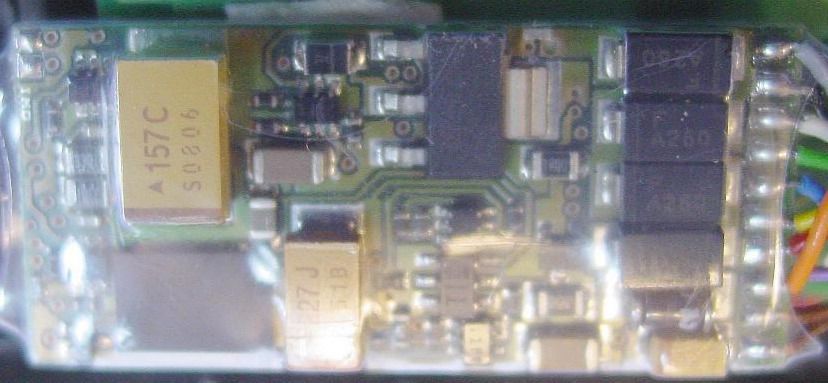

Platine

Märklin Übergangs-Decoder (Standard / Variante I)
Fx F0 F1+3 F4MM II 255 8-NEM652
230063 Dec-ak 230063 Dec-bk
Oberseite Unterseite
